SLAC Magnetic Field Measurements - Moving Stretched Wire
Measurement | Measurement Start | [Gauss•cm] | |||
I1Y | I2Y | I1X | I2X | ||
HXR - magnetic axis wire position: (X=+89mm ; Y=-64.6mm) | |||||
Background (DATASET0001) | 08-28-2018 16:49 | -10.0stdev=0.4 | -2.7stdev=0.4 | 10.6stdev=2.0 | 3.4stdev=4.6 |
Background (DATASET0002) | 10-05-2018 12:46 | -7.9stdev=1.6 | -2.6stdev=0.4 | 11.9stdev=2.0 | 1.7stdev=0.4 |
Calibration Bx=+126 | 08-30-2018 10:13 | -7.9stdev=0.6 | -2.5stdev=0.3 | 129.7stdev=1.7 | 25.2stdev=2.6 |
Calibration Bx=-126 | 08-30-2018 12:05 | -7.9stdev=0.6 | -2.3stdev=0.3 | -108.7stdev=0.5 | -23.8stdev=0.6 |
Calibration By=+126 | 08-29-2018 09:31 | 109.1stdev=0.8 | 22.3stdev=1.9 | 8.4stdev=0.6 | 1.7stdev=1.6 |
Calibration By=-126 | 08-29-2018 14:57 | -128.9stdev=0.8 | -28.1stdev=1.0 | 9.1stdev=0.9 | 1.9stdev=1.8 |
SXR - magnetic axis wire position: (X=-103mm ; Y=-64.6mm) | |||||
Background (DATASET0001) | 06-27-2018 10:33 | -10.9stdev=1.2 | -2.7stdev=0.3 | 1.0stdev=0.8 | 0.2stdev=0.5 |
Calibration Bx=+126 | 06-26-2018 13:16 | -11.4stdev=0.6 | -3.1stdev=0.7 | 121.8stdev=0.1 | 25.5stdev=0.3 |
Calibration Bx=-126 | 06-26-2018 14:30 | -11.6stdev=0.6 | -3.3stdev=0.3 | -123.4stdev=0.7 | -25.7stdev=0.5 |
Calibration By=+126 | 06-26-2018 10:32 | 111.9stdev=0.5 | 23.0stdev=0.3 | 2.5stdev=1.0 | 0.8stdev=0.5 |
Calibration By=-126 | 06-26-2018 11:59 | -132.0stdev=0.5 | -27.9stdev=0.4 | 0.7stdev=0.7 | 0.1stdev=0.0 |
Calibration Bx=+126 downstream | 07-02-2018 09:00 | -11.3stdev=0.5 | -2.6stdev=0.4 | 121.3stdev=2.3 | 9.3stdev=0.7 |
Calibration Bx=+126 upstream | 06-29-2018 16:22 | -12.0stdev=1.0 | -3.5stdev=0.2 | 121.1stdev=0.8 | 40.6stdev=0.6 |
Calibration By=+126 center | 06-29-2018 11:12 | 109.9stdev=0.3 | 22.3stdev=0.1 | 3.4stdev=0.5 | 1.0stdev=0.3 |
Calibration By=+126 downstream | 06-29-2018 12:34 | 110.3stdev=0.4 | 6.1stdev=0.3 | 4.9stdev=0.5 | 1.2stdev=0.4 |
Calibration By=+126 upstream | 06-29-2018 13:55 | 110.1stdev=0.7 | 38.0stdev=0.3 | 3.9stdev=0.8 | 1.3stdev=0.1 |
HXR |
from Calibration Bx=±126: (I1X[+] - I1X[-]) / 2 = 119.2 Gauss•cm deducing background fields: (I1Y[+] + I1Y[-]) / 2 = -7.9 Gauss•cm (I1X[+] + I1X[-]) / 2 = 10.5 Gauss•cm |
from Calibration By=±126: (I1Y[+] - I1Y[-]) / 2 = 119.0 Gauss•cm deducing background fields: (I1Y[+] + I1Y[-]) / 2 = -9.9 Gauss•cm (I1X[+] + I1X[-]) / 2 = 8.8 Gauss•cm |
SXR |
from Calibration Bx=±126: (I1X[+] - I1X[-]) / 2 = 122.6 Gauss•cm deducing background fields: (I1Y[+] + I1Y[-]) / 2 = -11.5 Gauss•cm (I1X[+] + I1X[-]) / 2 = -0.8 Gauss•cm |
from Calibration By=±126: (I1Y[+] - I1Y[-]) / 2 = 122.0 Gauss•cm deducing background fields: (I1Y[+] + I1Y[-]) / 2 = -10.1 Gauss•cm (I1X[+] + I1X[-]) / 2 = 1.6 Gauss•cm |
SLAC Building 081 coordinates: 37° 25' 0" N ; 122° 12' 37.5" W ; 340 ft
From: https://www.ngdc.noaa.gov/geomag-web/#igrfwmm
~Bx(N) = 0.23 Gauss
By(up) = -0.42 Gauss
~Bz(E) = 0.05 Gauss
Over the stretched wire length of L = 41.9 cm this should result in:
background_I1X = 9.5 Gauss•cm
background_I1Y = -17.6 Gauss•cm
SLAC Magnetic Field Measurements - Moving Stretched Wire
No | Phase Shifter | Box | Gap Offset [mm] |
Gap Monitor (at 10 mm) | Measurement Start | Encoder Scan Max Deviation |
On Axis Measurement [Gauss•cm] | ||||
Sampled | Averaged (10 S) | I1Y | I2Y | I1X | I2X | ||||||
1 | HXPS-16303 | 10 | 4324.03600 | 10.0001 ±0.0004 | 10.0001 ±0.0001 | 10/17/2018 17:55 | 2 um (at gap=12) | -10.8 : 3.0 | -3.0 : -0.5 | 10.1 : 12.1 | 1.2 : 2.1 |

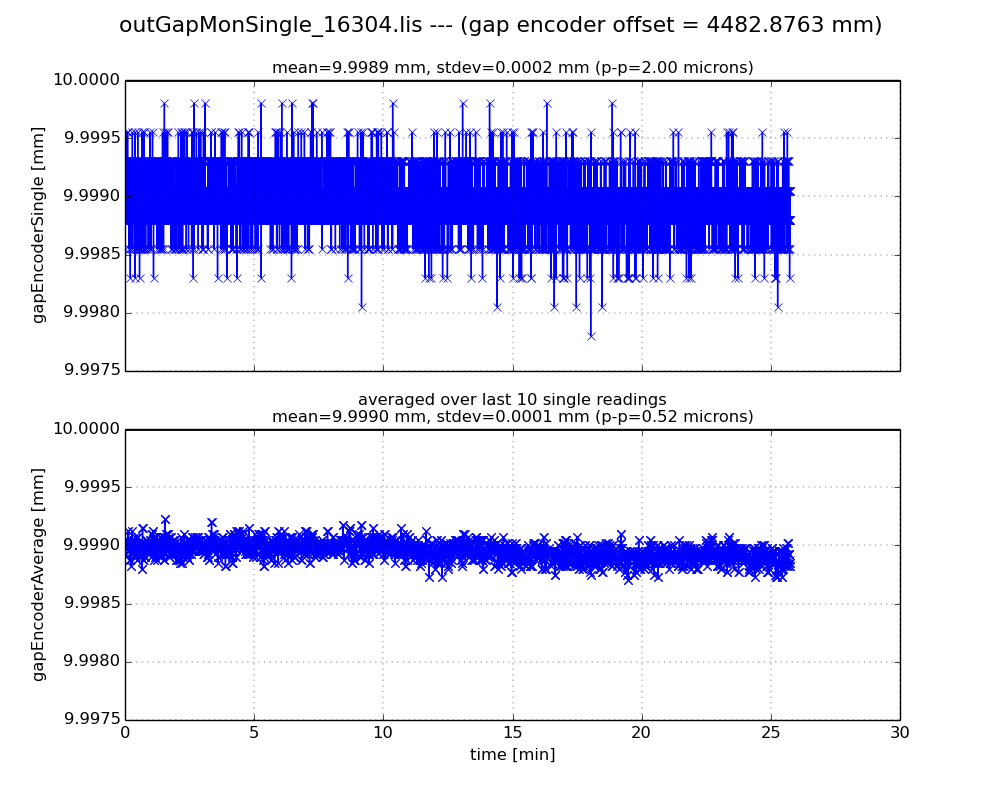

2 | HXPS-16304 | 4 | 4482.87630 | 9.9989 ±0.0002 | 9.9990 ±0.0001 | 11/19/2018 10:52 | 1.5 um (at gap=22) | -17.2 : -13.6 | -5.5 : -3.4 | 6.5 : 10.9 | 0.7 : 2.0 |

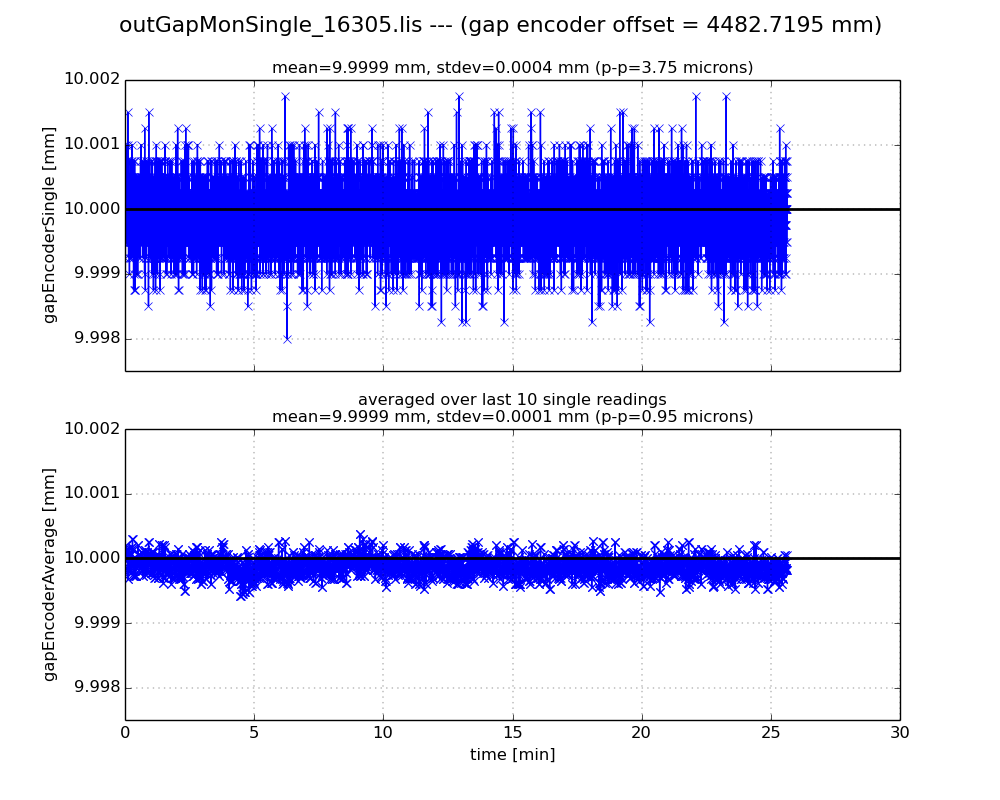

3 | HXPS-16305 | 5 | 4482.71950 | 9.9999 ±0.0004 | 9.9999 ±0.0001 | 11/30/2018 13:23 | 3.5 um (at gap=15) | -20.8 : -15.3 | -5.2 : -2.4 | 12.1 : 20.4 | 1.3 : 3.6 |

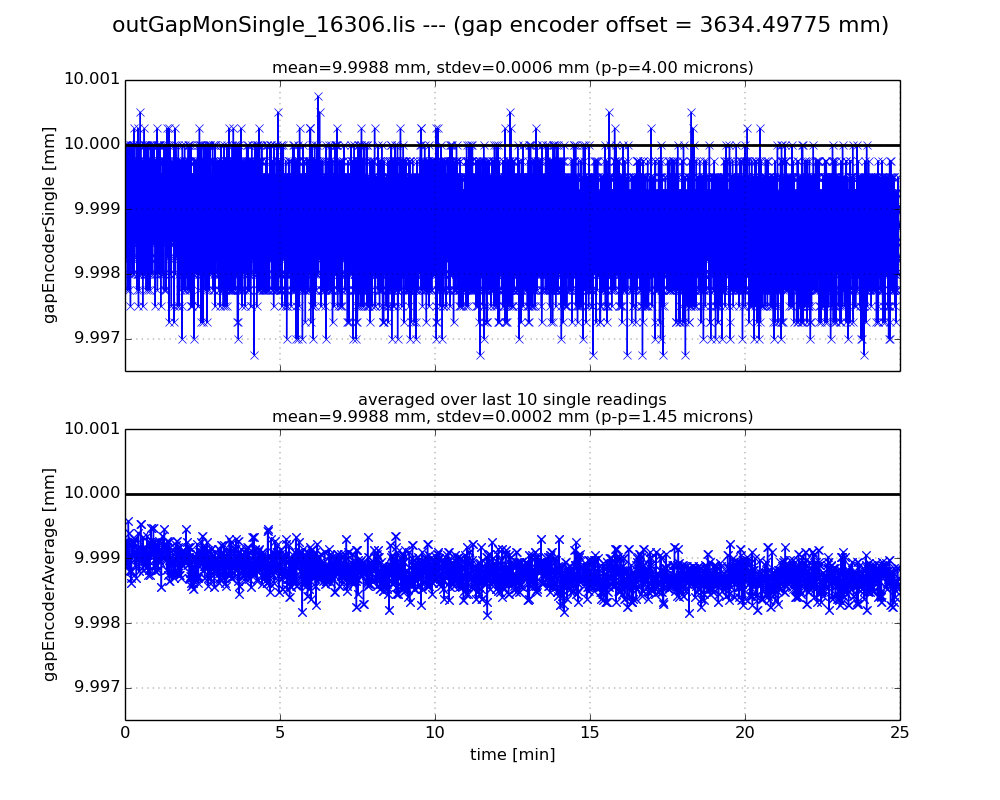

4 | HXPS-16306 | 5 | 3634.49775 | 9.9988 ±0.0006 | 9.9988 ±0.0002 (d) | 11/28/2018 11:33 | 3.25 um (at gap=10) | -29.2 : -14.3 | -7.1 : -3.9 | 11.4 : 21.9 | 1.2 : 3.0 |

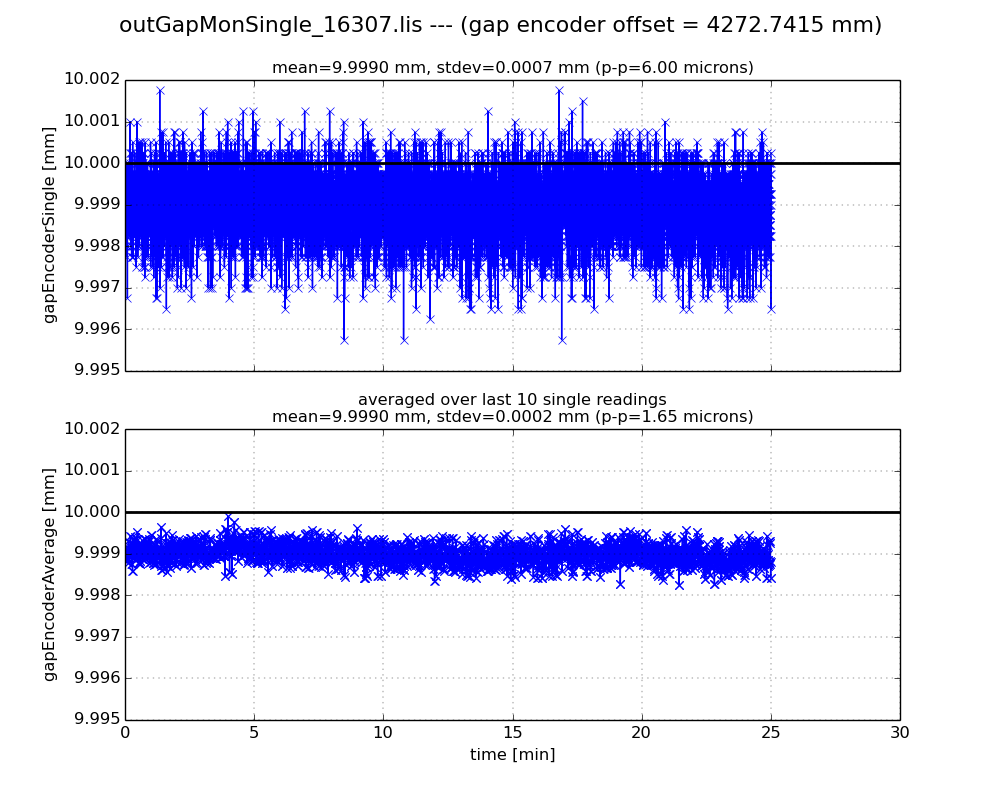

5 | HXPS-16307 | 5 | 4272.74150 | 9.9990 ±0.0007 | 9.9990 ±0.0002 | 11/27/2018 17:47 | 4.75 um (at gap=18) | -20.7 : -15.1 | -7.0 : -4.3 | 4.5 : 13.6 | 0.9 : 1.9 |

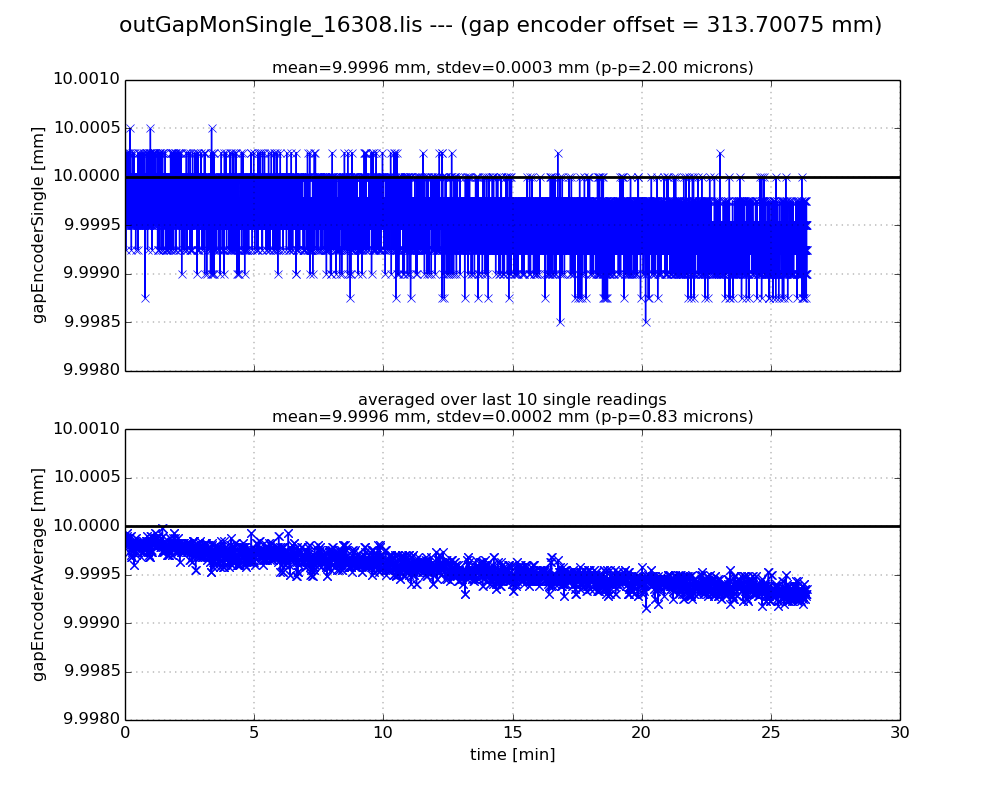

6 | HXPS-16308 | 5 | 313.70075 | 9.9996 ±0.0003 | 9.9996 ±0.0002 (d) | 11/14/2018 18:14 | 1.5 um (at gap=30) | -18.0 : -9.3 | -4.4 : -2.4 | 8.4 : 13.0 | 1.0 : 1.9 |

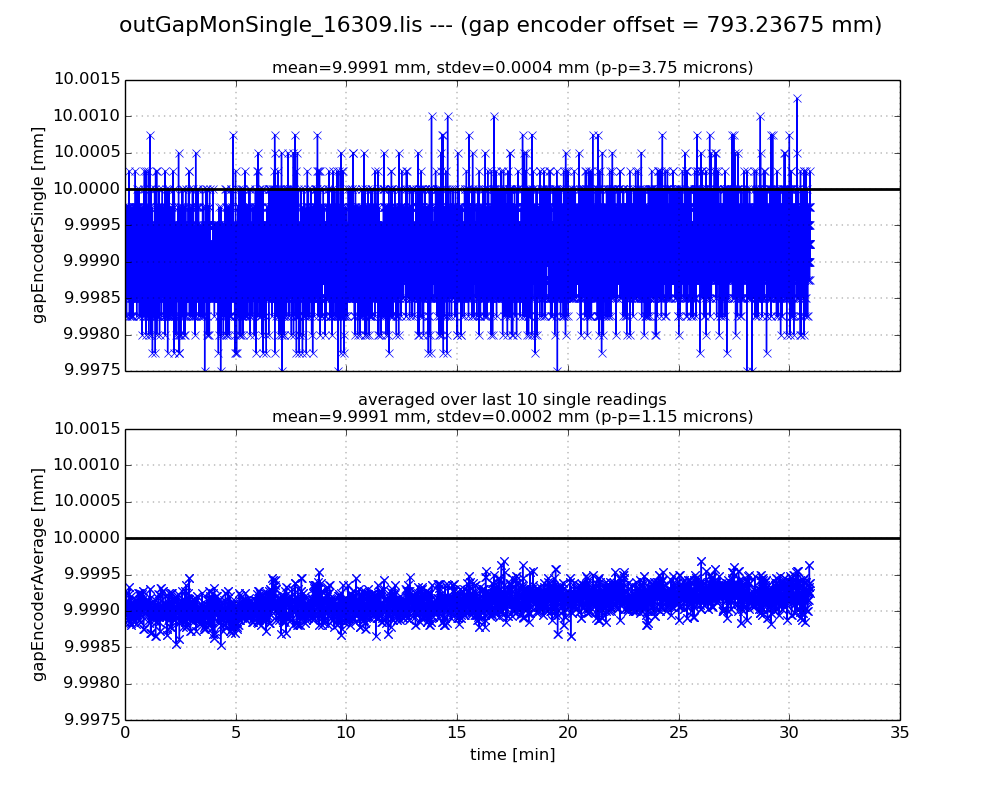

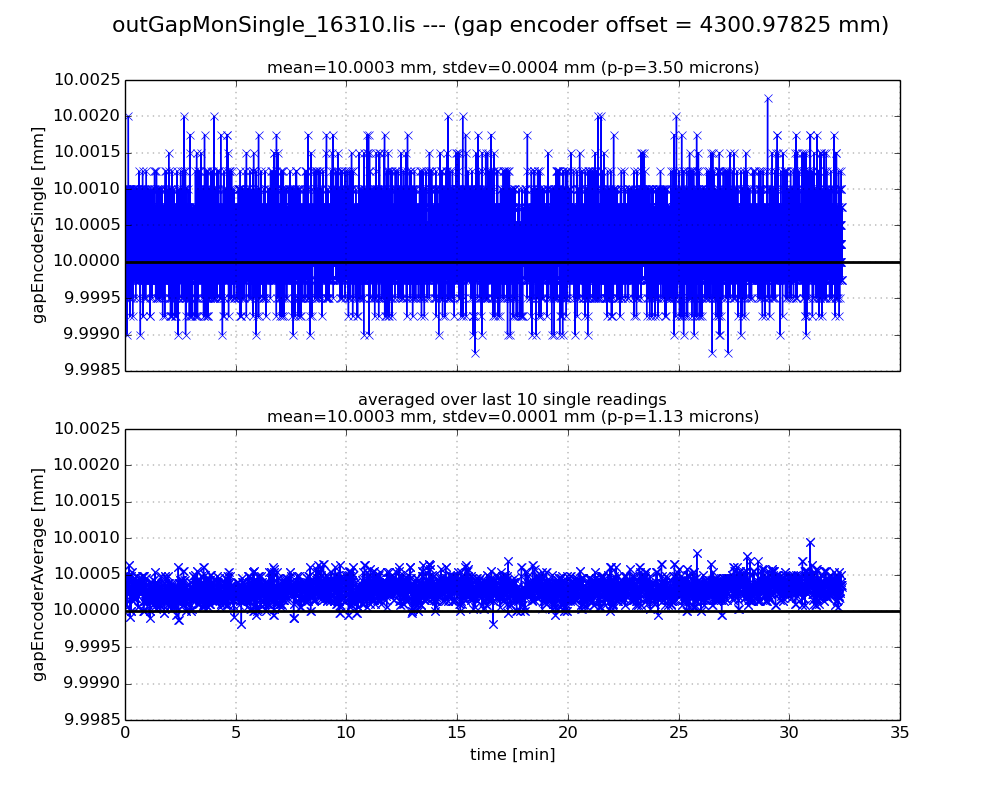

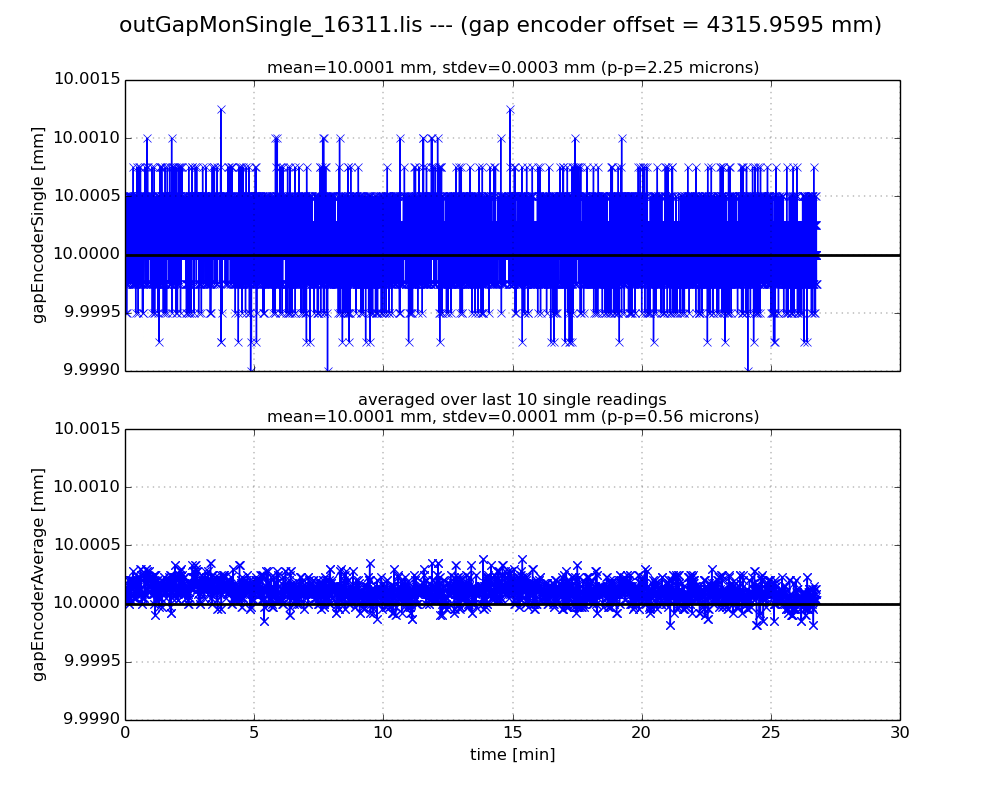

7 | HXPS-16309 | 5 | 793.23675 |
9.9991 ±0.0004 | 9.9991 ±0.0002 (i) | 11/13/2018 16:32 | 3.75 um (at gap=20) | -9.5 : -5.2 | -2.2 : -1.4 | 4.9 : 11.8 | -0.3 : 1.9 |
8 | HXPS-16310 | 6 | 4300.97825 | 10.0003 ±0.0004 | 10.0003 ±0.0001 | 10/24/2018 12:47 | 2.25 um (at gap=15) | -21.0 : -16.8 | -5.8 : -4.7 | 11.1 : 15.2 | 2.0 : 2.8 |
9 | HXPS-16311 | 6 | 4315.95950 | 10.0001 ±0.0003 | 10.0001 ±0.0001 | 10/31/2018 17:30 | 1.25 um (at gap=20) | -8.4 : -1.4 | -3.1 : -0.8 | -0.2 : 9.7 | -1.2 : 1.8 |

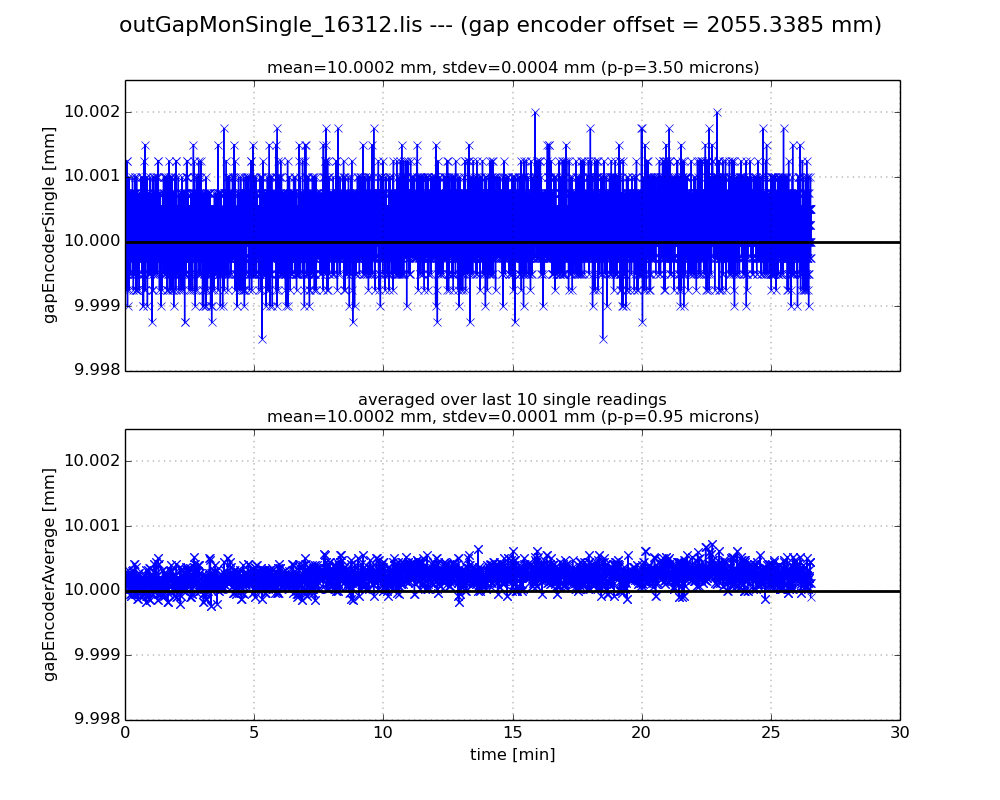

10 | HXPS-16312 | 6 | 2055.33850 | 10.0002 ±0.0004 | 10.0002 ±0.0001 | 10/25/2018 16:11 | 3.5 um (at gap=30) | -15.4 : -1.2 | -4.1 : -1.3 | 14.6 : 25.1 | 2.8 : 5.1 |

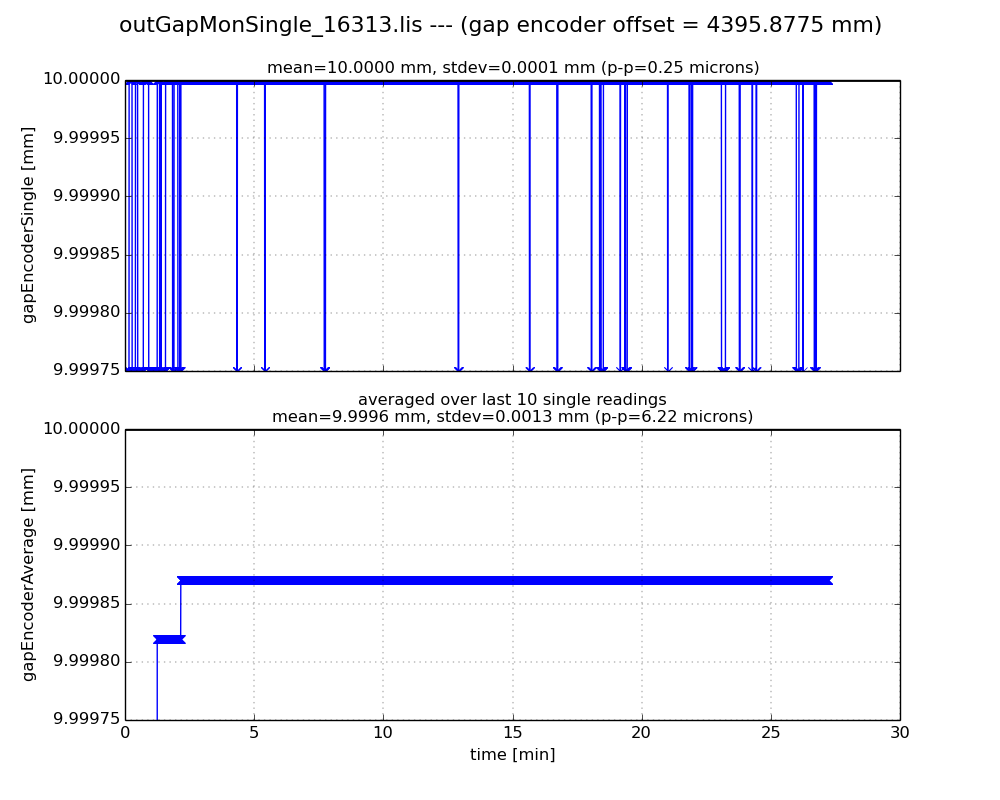

11 | HXPS-16313 | 6 | 4395.87750 |
10.0000 ±0.0001 | 9.9996 ±0.0013 (a) | 11/12/2018 15:59 | 0.25 um (at gap=10) | -15.6 : -7.4 | -4.0 : -2.0 | 2.6 : 16.0 | -1.3 : 2.5 |

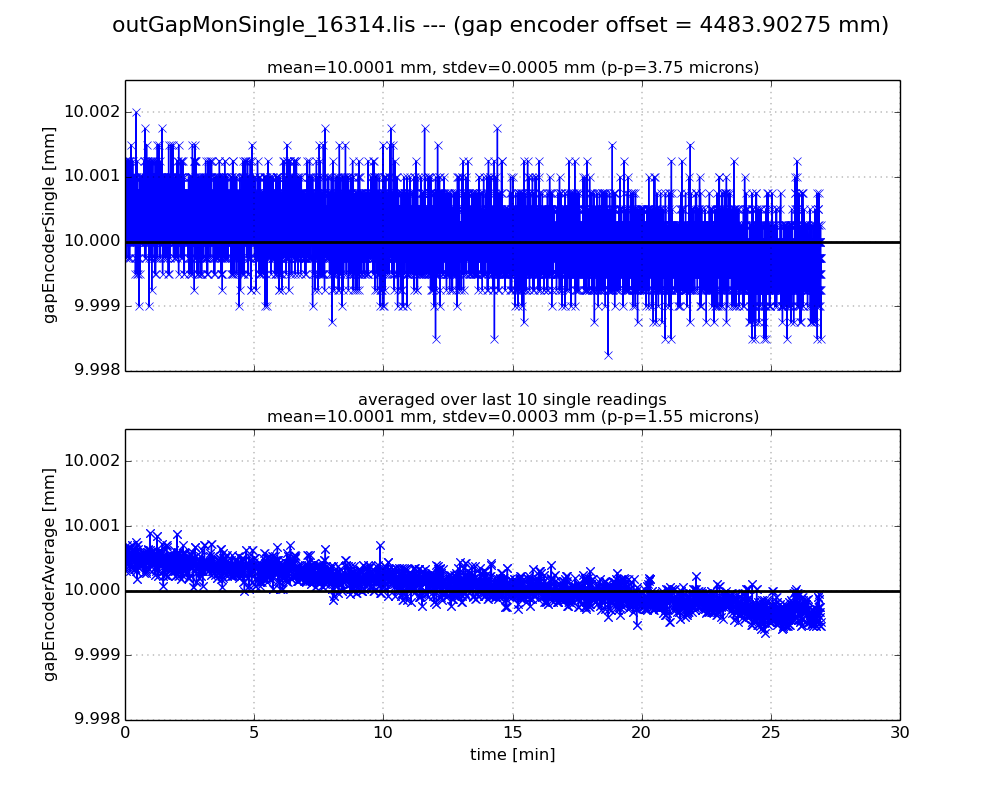

12 | HXPS-16314 | 6 | 4483.90275 | 10.0001 ±0.0005 | 10.0001 ±0.0003 (d) | 10/29/2018 10:49 | 2.25 um (at gap=20) | -15.3 : -13.8 | -3.8 : -2.9 | 8.9 : 18.3 | 1.1 : 2.8 |

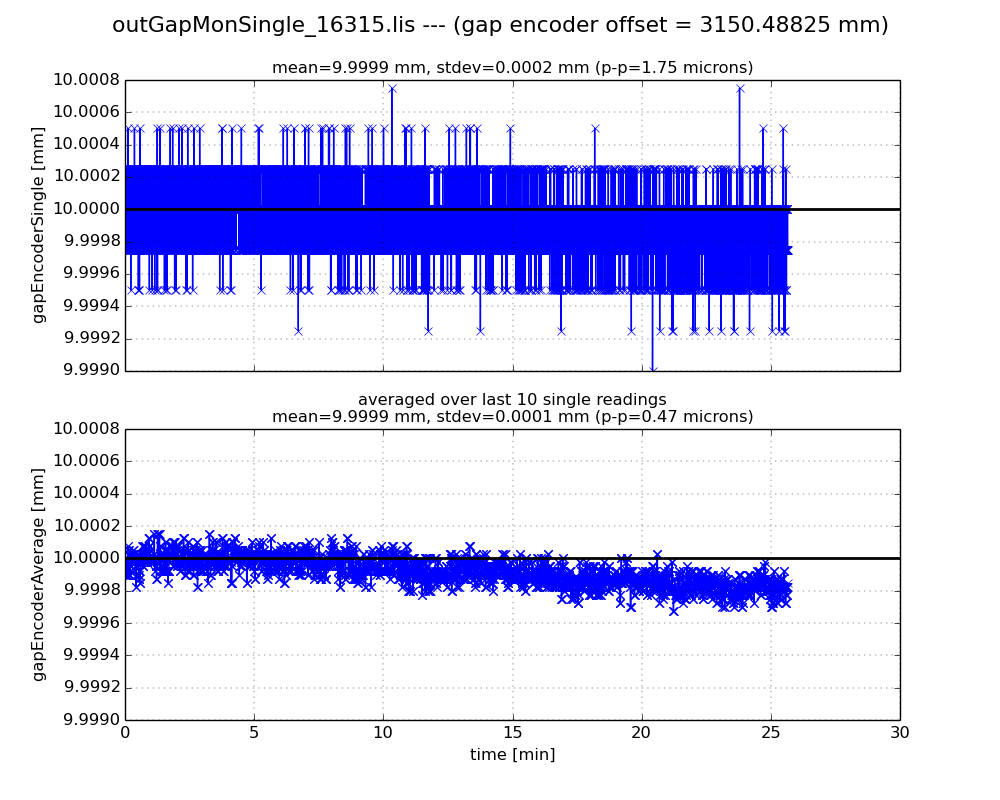

13 | HXPS-16315 | 7 | 3150.48825 | 9.9999 ±0.0002 | 9.9999 ±0.0001 | 09/10/2018 15:52 | 1 um (at gap=20) | -17.8 : -12.7 | -7.4 : -4.1 | 12.7 : 15.7 | 1.4 : 2.1 |

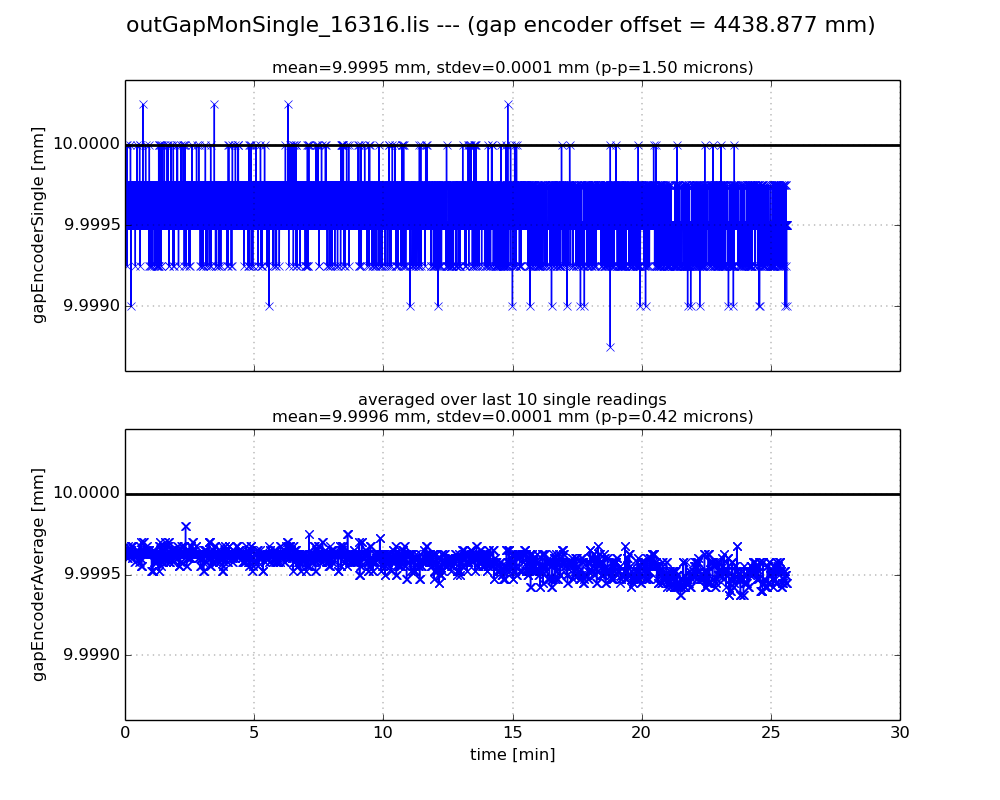

14 | HXPS-16316 | 7 | 4438.87700 | 9.9995 ±0.0001 | 9.9996 ±0.0001 | 09/11/2018 17:06 | 1 um (at gap=12) | -10.5 : -5.1 | -3.4 : -2.0 | 14.7 : 18.7 | 1.6 : 3.2 |

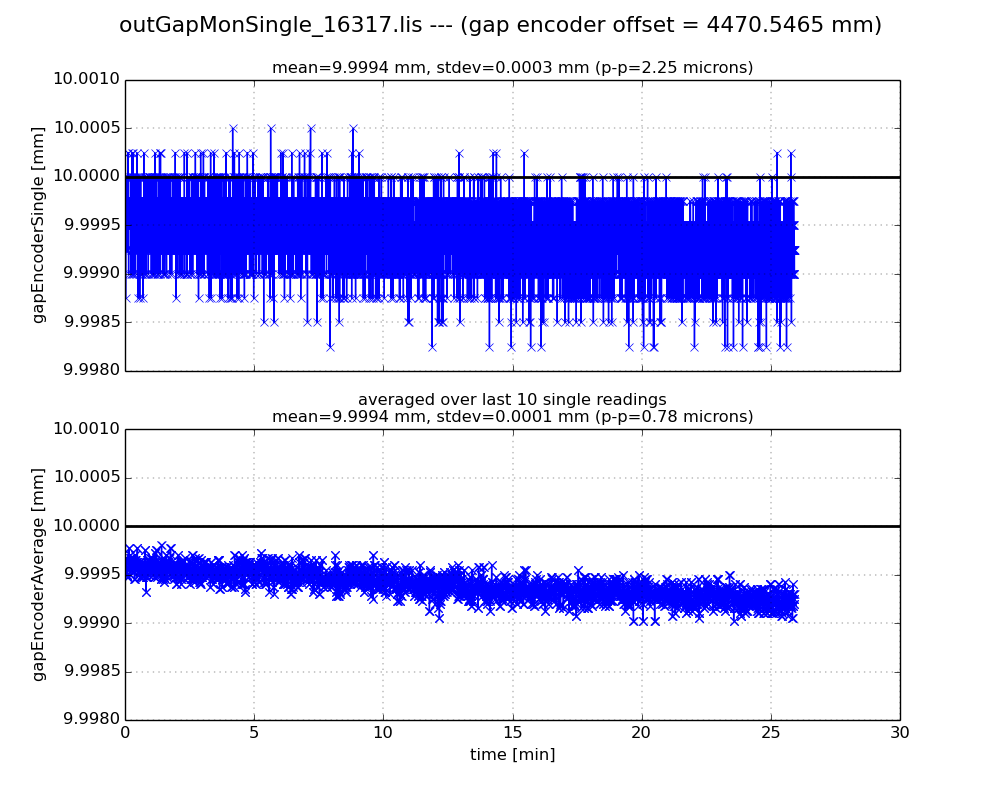

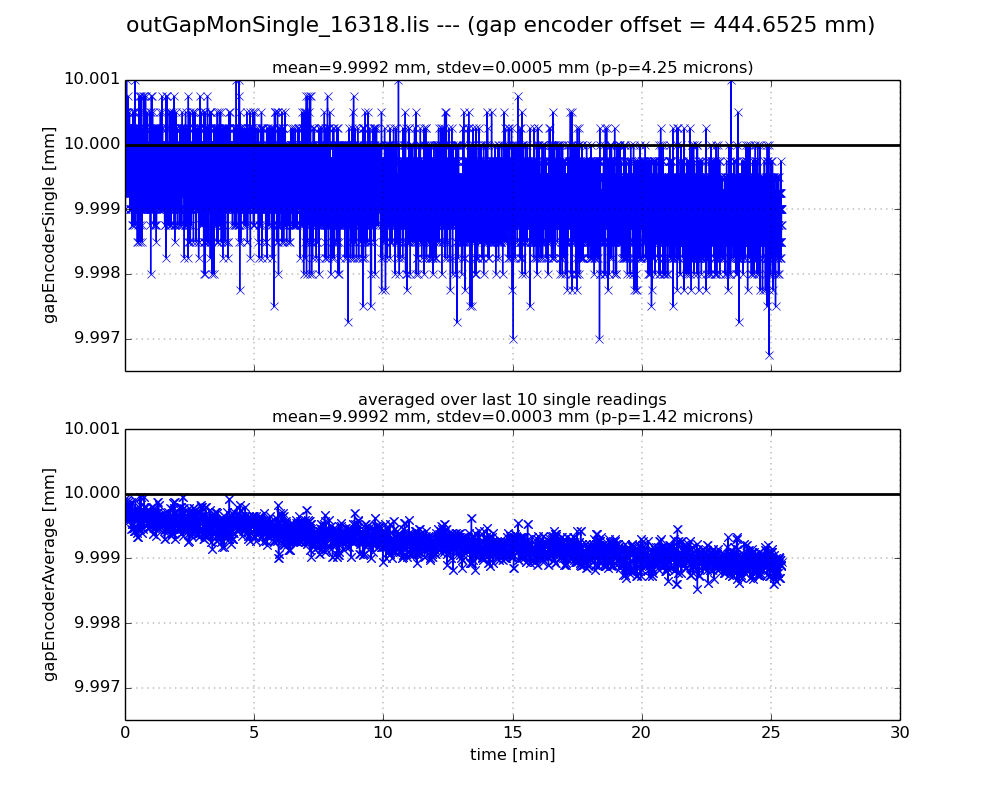

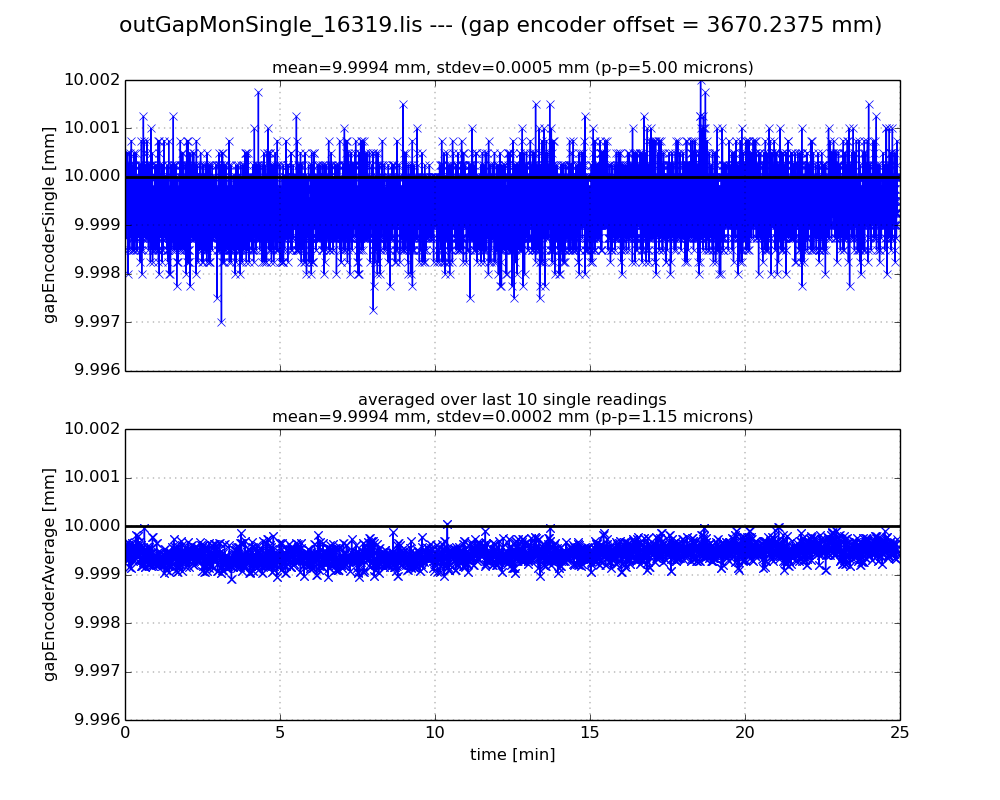

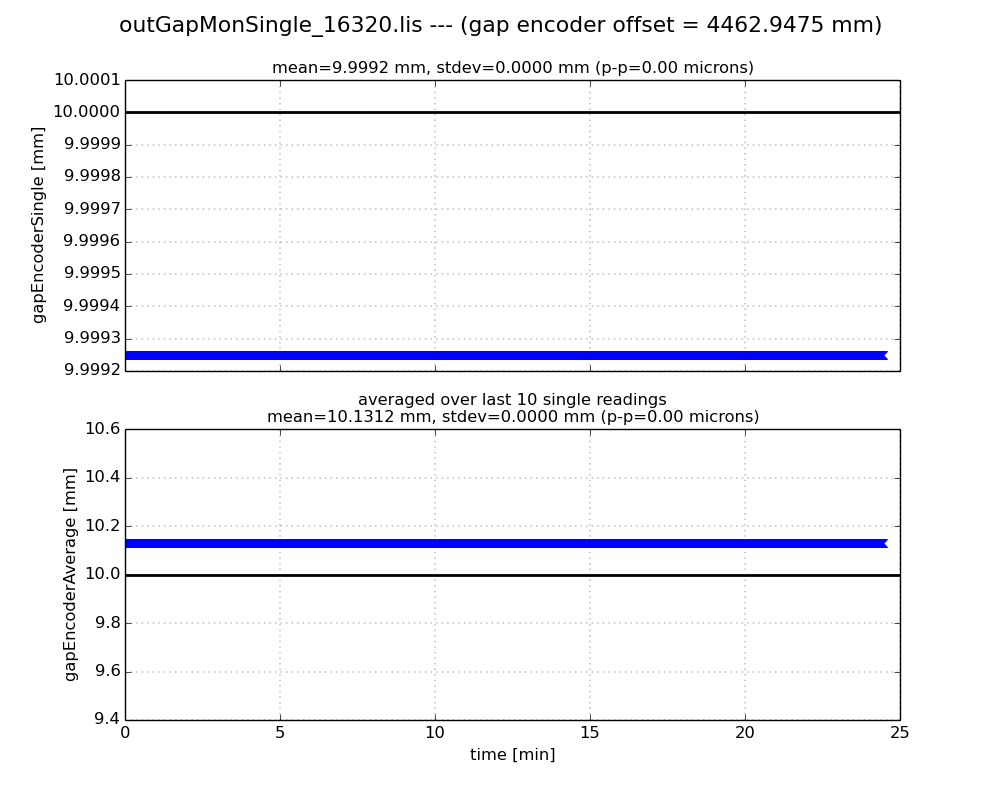

15 | HXPS-16317 | 7 | 4470.54650 | 9.9994 ±0.0003 | 9.9994 ±0.0001 (d) | 10/03/2018 17:04 | 1.25 um (at gap=20) | -6.9 : -4.2 | -2.4 : -1.6 | 14.4 : 21.8 | 1.6 : 3.8 |
16 | HXPS-16318 | 7 | 444.65250 | 9.9992 ±0.0005 | 9.9992 ±0.0003 (d) | 10/04/2018 17:00 | 3 um (at gap=10) | -21.5 : -11.6 | -5.4 : -1.2 | 10.6 : 14.5 | 1.6 : 2.6 |
17 | HXPS-16319 | 4 | 3670.23750 | 9.9994 ±0.0005 | 9.9994 ±0.0002 | 11/21/2018 10:12 | 3 um (at gap=26) | -23.8 : -11.3 | -5.8 : -3.0 | 11.0 : 17.2 | 0.8 : 3.3 |
18 | HXPS-16320 | 10 | 4462.94750 | 9.9992 ±0.0000 | 10.1312 ±0.0000 (a) | 10/22/2018 17:18 | 0.25 um (at gap=28) | -8.4 : -5.6 | -2.9 : -2.0 | 7.9 : 13.3 | 0.7 : 2.1 |

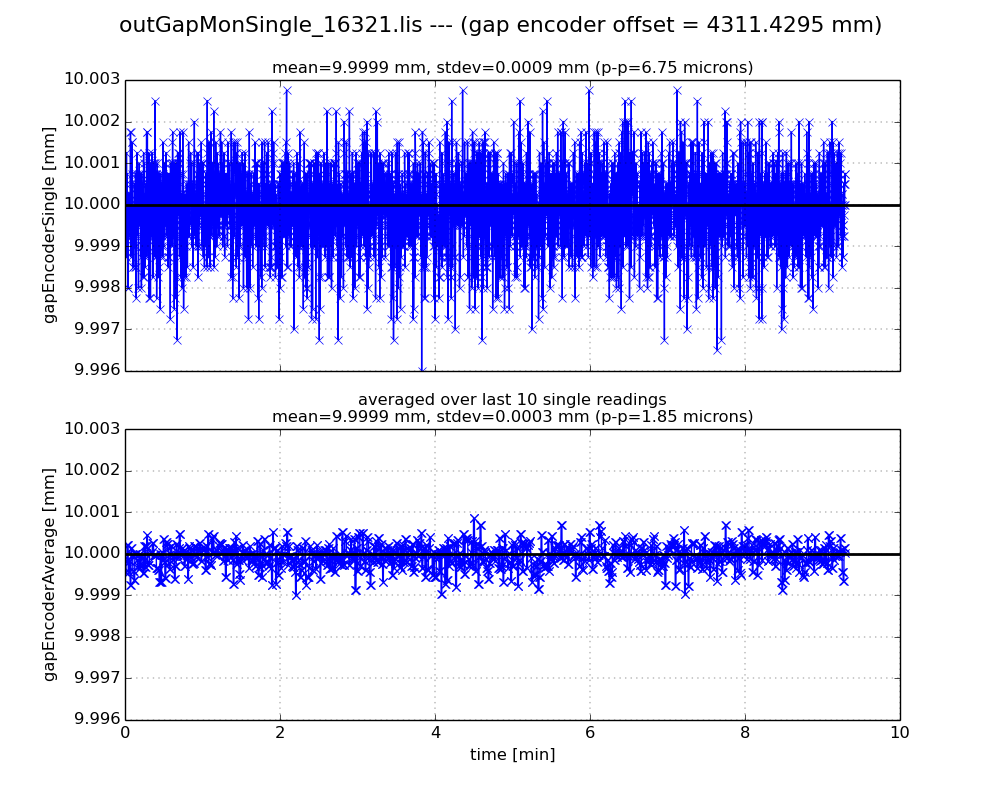

19 | HXPS-16321 | 8 | 4311.42950 | 9.9999 ±0.0009 | 9.9999 ±0.0003 | 10/08/2018 17:01 | 6 um (at gap=20) | -8.2 : -1.5 | -2.2 : -0.5 | 8.4 : 20.3 | 0.5 : 3.1 |

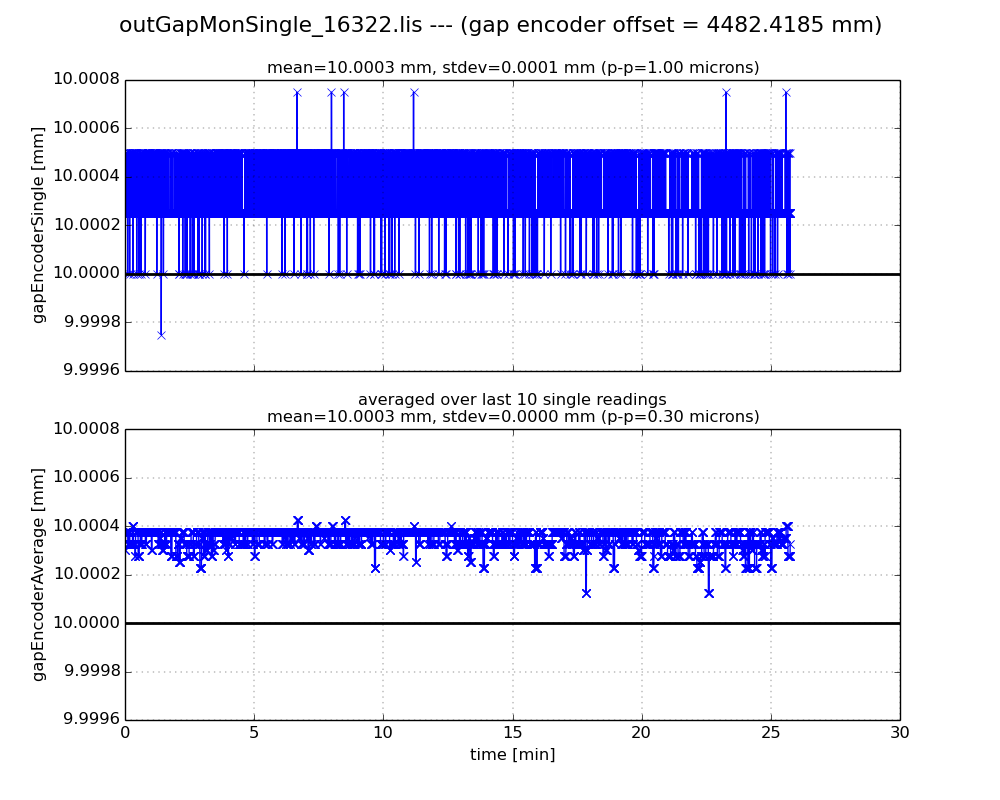

20 | HXPS-16322 | 8 | 4482.41850 | 10.0003 ±0.0001 | 10.0003 ±0.0000 | 10/10/2018 09:01 | 0.75 um (at gap=12) | -22.0 : -11.6 | -4.6 : -1.0 | 5.8 : 10.7 | -0.4 : 1.7 |

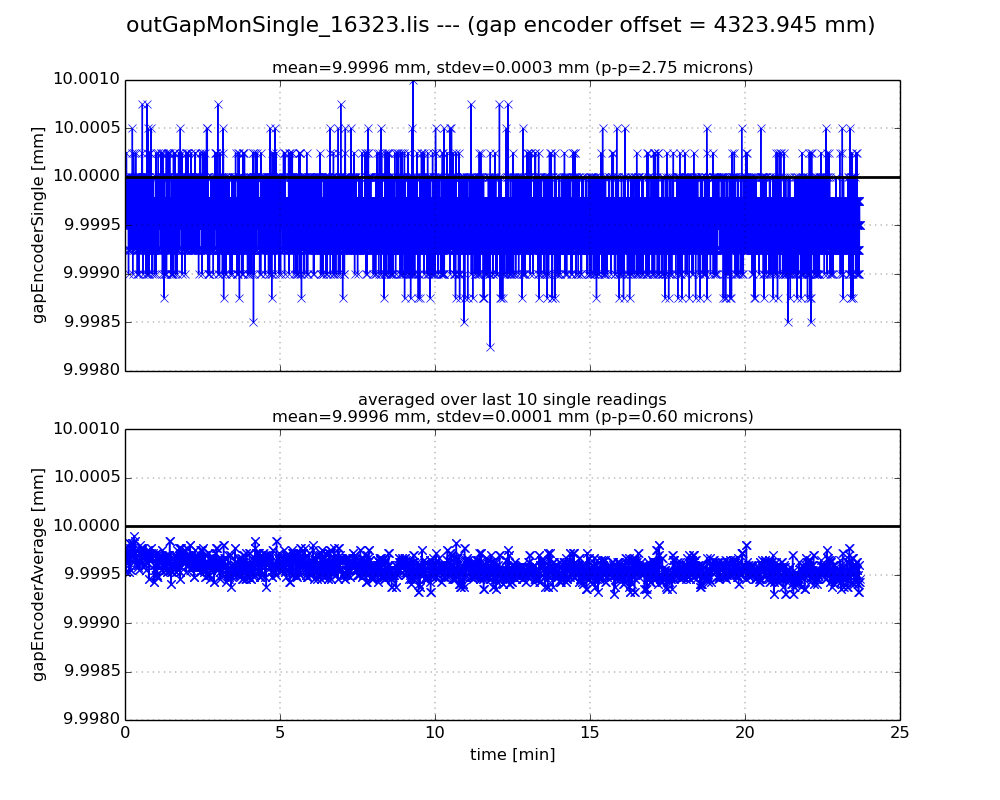

21 | HXPS-16323 | 7 | 4323.94500 | 9.9996 ±0.0003 | 9.9996 ±0.0001 | 10/06/2018 14:12 | 1.5 um (at gap=12) | -12.9 : -2.7 | -3.0 : -0.9 | 14.2 : 18.4 | 1.3 : 3.4 |

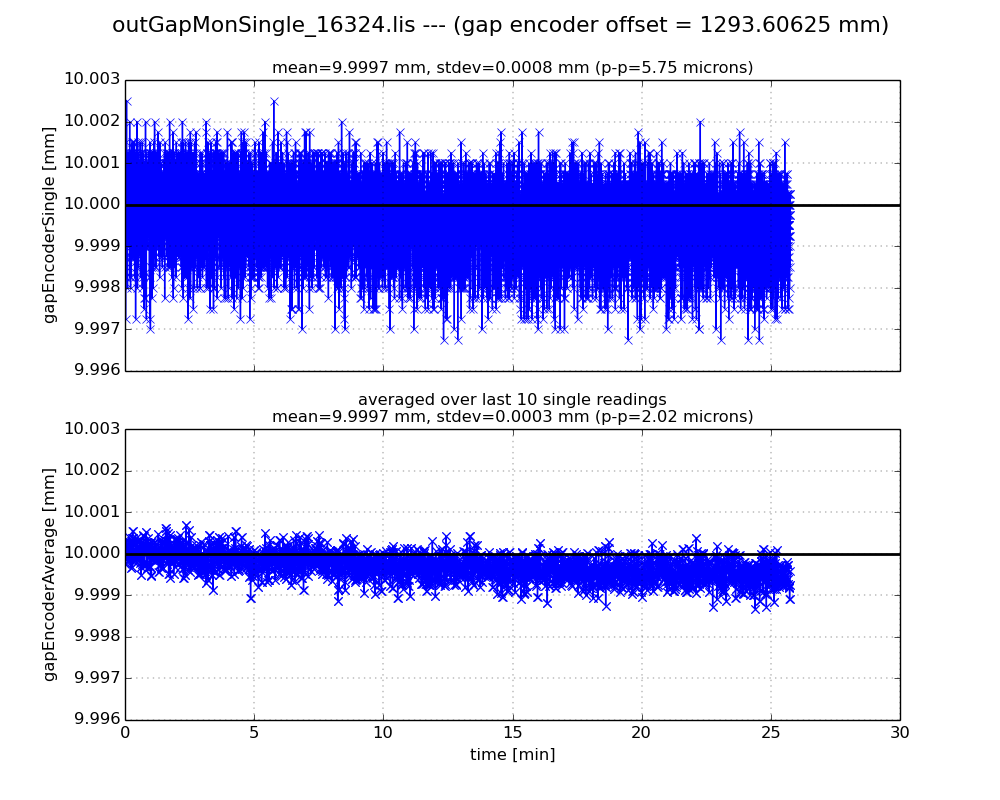

22 | HXPS-16324 | 8 | 1293.60625 | 9.9997 ±0.0008 | 9.9997 ±0.0003 | 10/11/2018 16:02 | 4.75 um (at gap=30) | -21.2 : -7.2 | -5.7 : -1.6 | 12.9 : 26.7 | 1.6 : 6.1 |

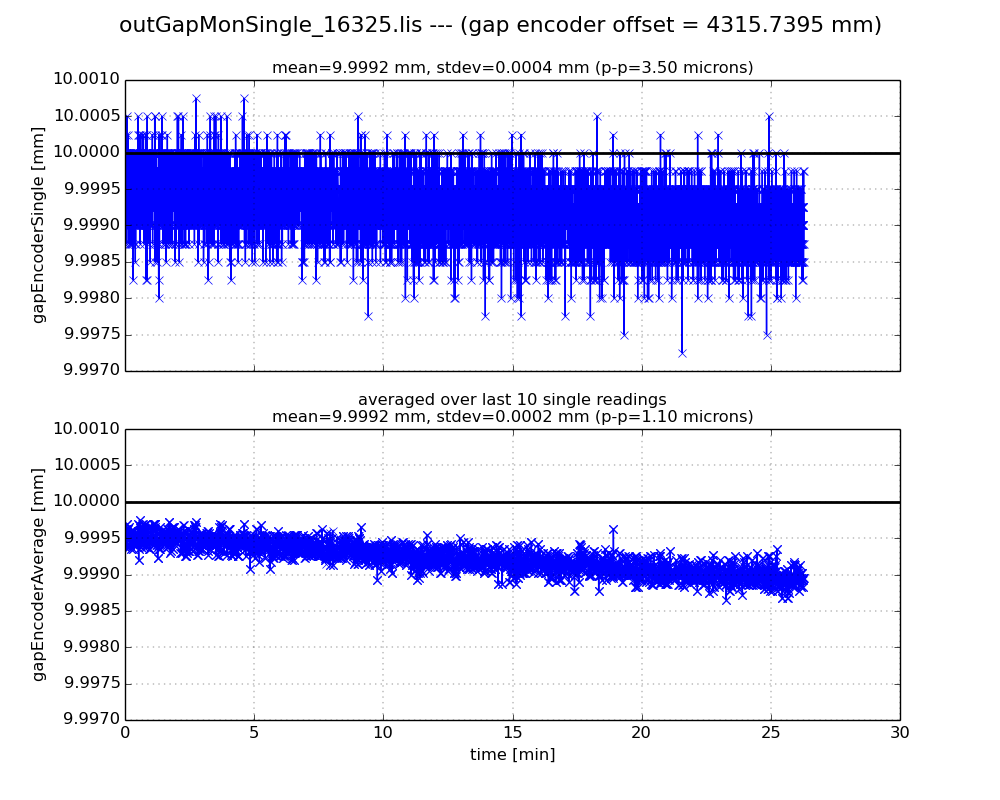

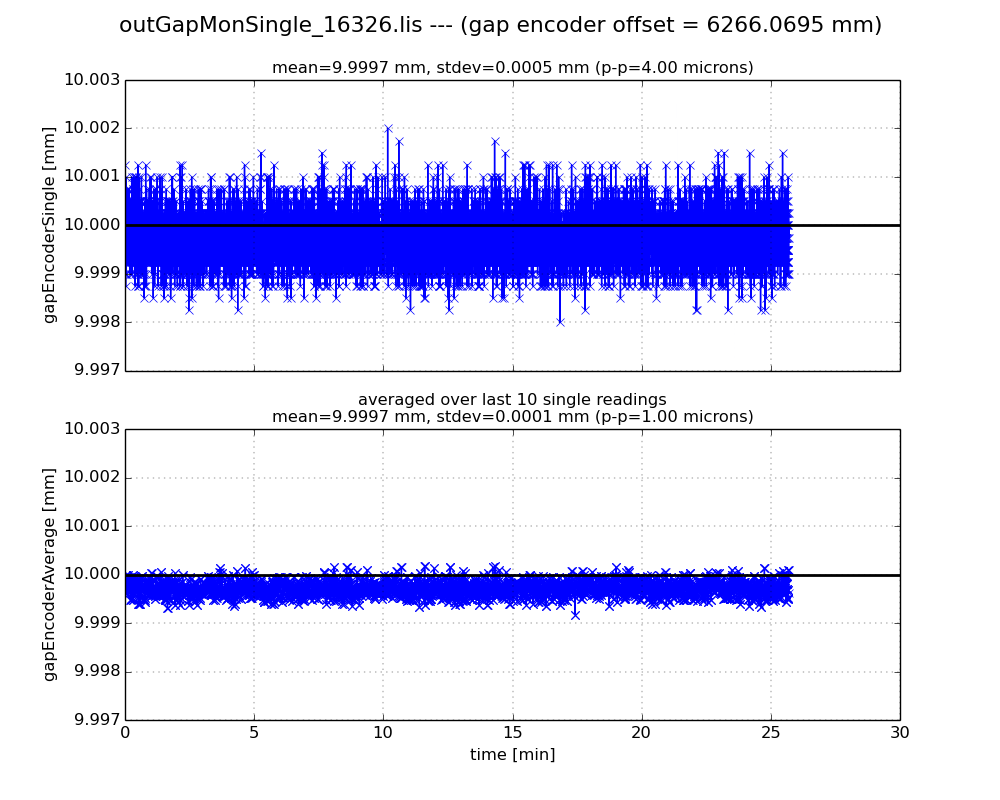

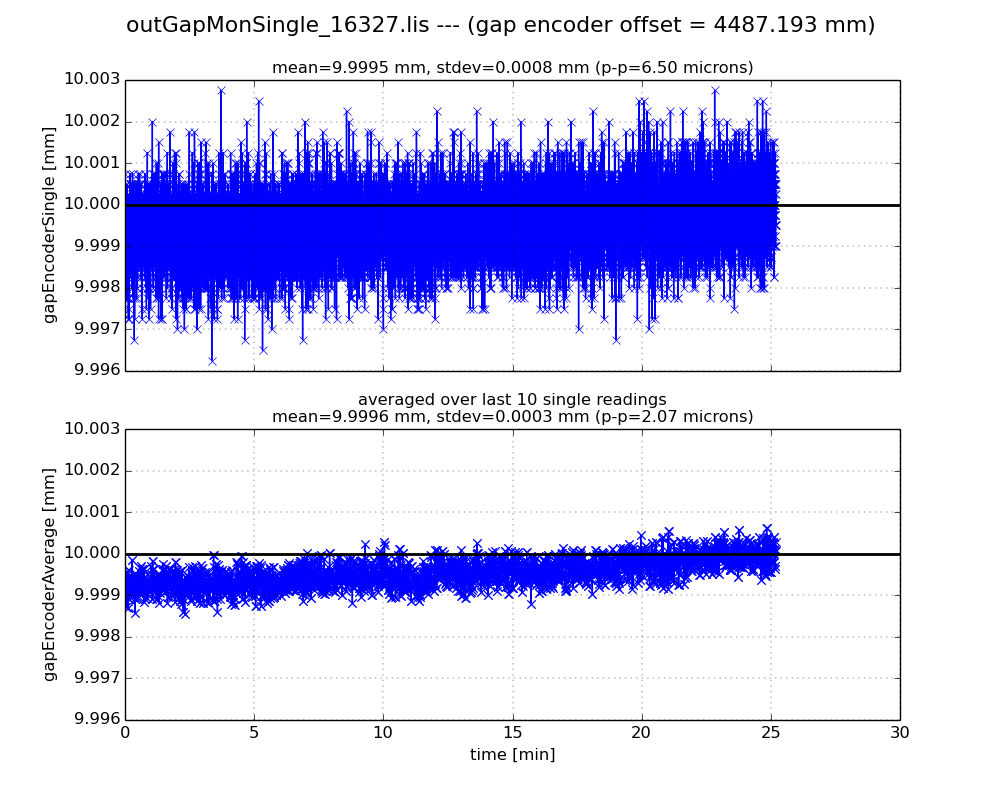

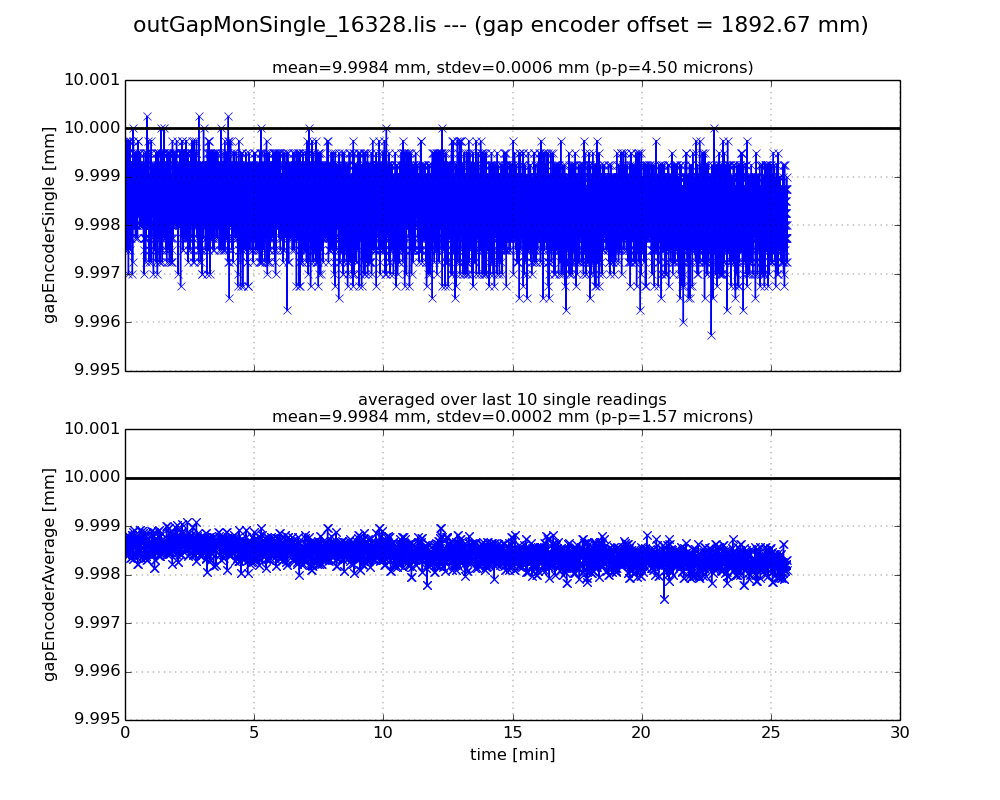

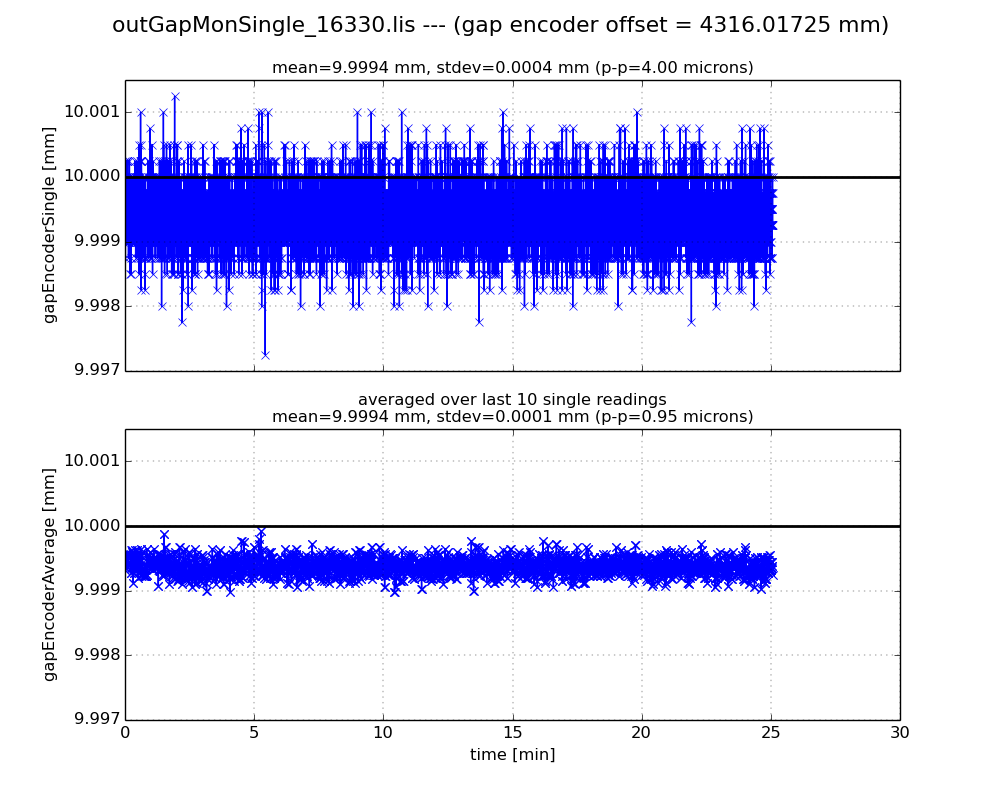

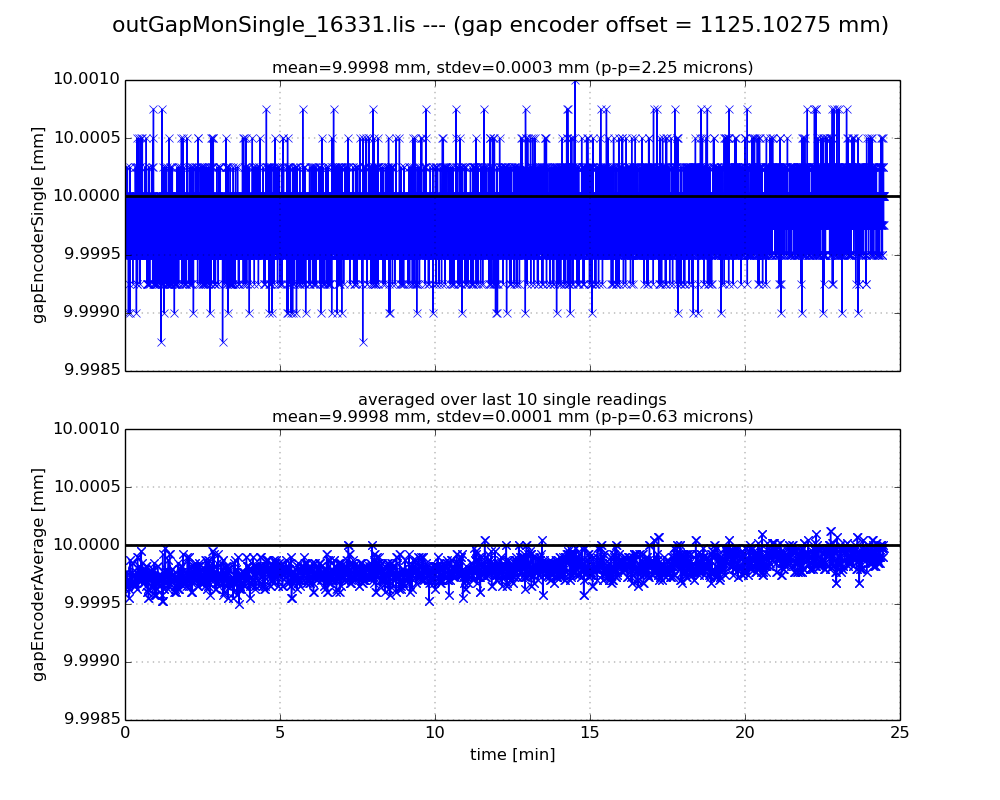

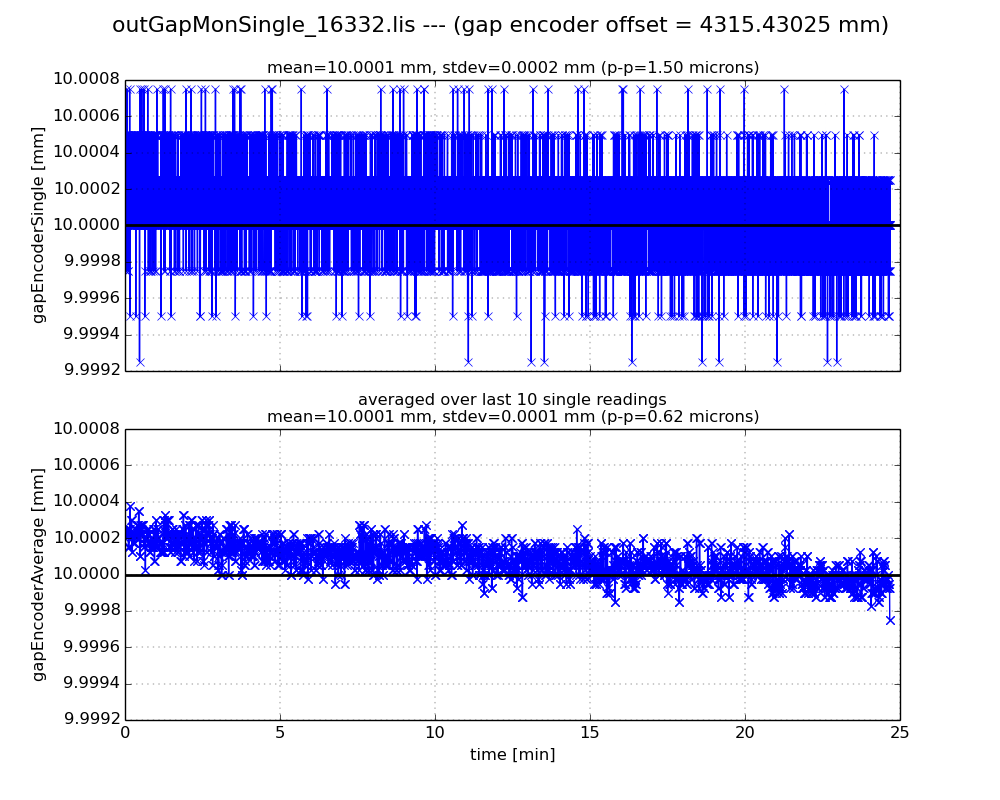

23 | HXPS-16325 | 8 | 4315.73950 | 9.9992 ±0.0004 | 9.9992 ±0.0002 (d) | 10/12/2018 16:20 | 2.25 um (at gap=12) | -12.2 : -8.6 | -2.9 : -1.5 | 17.9 : 24.6 | 2.7 : 4.6 |
24 | HXPS-16326 | 8 | 6266.06950 |
9.9997 ±0.0005 | 9.9997 ±0.0001 | 09/07/2018 15:54 | 3.75 um (at gap=14) | -18.0 : -11.4 | -4.1 : -2.5 | 9.8 : 13.8 | 0.5 : 2.3 |
25 | HXPS-16327 | 9 | 4487.19300 | 9.9995 ±0.0008 | 9.9996 ±0.0003 (i) | 12/03/2018 18:00 | 4.5 um (at gap=15) | -18.0 : -12.6 | -5.2 : -3.3 | 13.1 : 22.7 | 2.3 : 4.6 |
26 | HXPS-16328 | 9 | 1892.67000 | 9.9984 ±0.0006 | 9.9984 ±0.0002 (d) | 12/04/2018 16:56 | 3 um (at gap=20) | -12.9 : -1.2 | -4.0 : -0.6 | 12.6 : 20.6 | 1.9 : 3.6 |
27 | HXPS-16329 | 9 | 418.78225 | : | : | : | : | ||||
28 | HXPS-16330 | 9 | 4316.01725 | 9.9994 ±0.0004 | 9.9994 ±0.0001 | 12/05/2018 17:51 | 2.5 um (at gap=15) | -17.7 : -11.4 | -5.1 : -3.3 | 13.7 : 20.7 | 2.1 : 3.8 |
29 | HXPS-16331 | 9 | 1125.10275 | 9.9998 ±0.0003 | 9.9998 ±0.0001 (i) | 12/06/2018 16:33 | 1.5 um (at gap=10) | -9.2 : -4.5 | -3.2 : -2.0 | 7.9 : 13.2 | 1.3 : 2.8 |
30 | HXPS-16332 | 10 | 4315.43025 | 10.0001 ±0.0002 | 10.0001 ±0.0001 | 08/27/2018 16:27 | 1.5 um (at gap=15) | -4.3 : -1.1 | -1.9 : -1.0 | 9.8 : 17.0 | 0.8 : 2.2 |

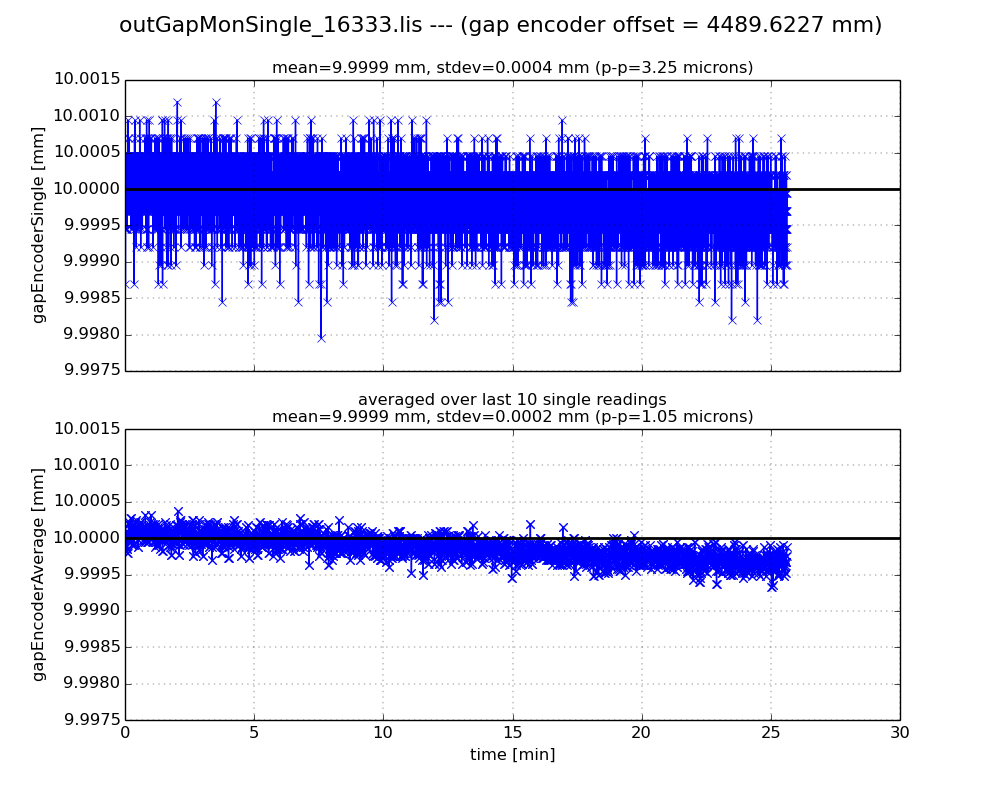

31 | HXPS-16333 | 10 | 4489.62270 | 9.9999 ±0.0004 | 9.9999 ±0.0002 (d) | 10/19/2018 10:11 | 2.75 um (at gap=20) | -6.7 : -4.1 | -3.3 : -2.3 | 7.4 : 13.3 | -0.2 : 1.8 |

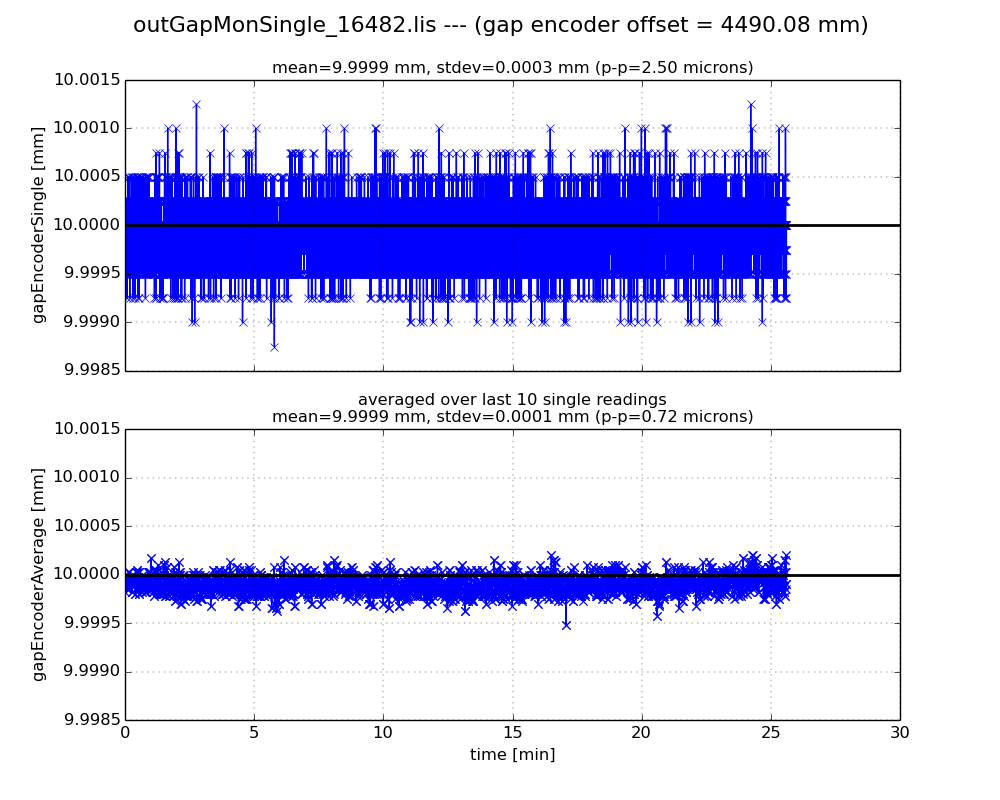

32 | HXPS-16482 | 10 | 4490.08000 | 9.9999 ±0.0003 | 9.9999 ±0.0001 | 10/16/2018 13:00 | 1.5 um (at gap=22) | -17.7 : -0.2 | -4.1 : -0.3 | 6.0 : 13.1 | 0.2 : 2.4 |
Encoder read head to scale gap (checkout performed by H. Bassan) : shim color and thickness | 0.15 mm | 0.20 mm | 0.25 mm | 0.31 mm |
SLAC Magnetic Field Measurements - Moving Stretched Wire
No | Phase Shifter | Box | Gap Offset [mm] |
Gap Monitor set to 10 mm |
Measurement Start | Encoder Scan Max Deviation |
On Axis Measurement [Gauss•cm] | |||
I1Y | I2Y | I1X | I2X | |||||||
1 | SXPS-16334 | 11 | 9.5337 | 10.0046 | 08-13-2018 17:24 | 0.2 um (at gap=10) | -17.9 : 1.5 | -9.1 : -1.5 | -4.1 : 0.6 | -3.0 : -0.5 |
2 | SXPS-16335 | 1 | 9.3282 | 9.9997 | 07-06-2018 17:27 | 0.75 um (at gap=12) | -13.1 : -10.1 | -8.6 : -4.8 | -4.0 : 4.9 | -0.6 : 1.0 |
3 | SXPS-16336 | 1 | 9.6843 | not measured | 06-26-2018 18:08 | 0.2 um (at gap=10) | -15.7 : -7.8 | -10.0 : -4.0 | -6.1 : 4.4 | -0.7 : 1.5 |
4 REF | SXPS-16337 | 1 | 9.1706 | 9.9992 | 07-25-2018 16:47 | 0.2 um (at gap=100) | -15.5 : -11.9 | -9.6 : -5.3 | 2.5 : 16.3 | 0.7 : 3.2 |
5 | SXPS-16338 | 1 | 9.5590 | not measured | 06-28-2018 15:47 | 0.15 um (at gap=10) | -19.5 : -11.4 | -12.4 : -4.8 | -7.6 : 3.9 | -0.4 : 2.6 |
6 | SXPS-16339 | 1 | 9.6356 | not measured | 06-27-2018 15:44 | 0.2 um (at gap=10) | -16.1 : -12.3 | -10.6 : -4.6 | -2.1 : 8.5 | -1.3 : 1.4 |
7 | SXPS-16340 | 2 | 9.5420 | 9.9994 | 07-16-2018 19:07 | 0.05 um (at gap=18) | -11.9 : -8.6 | -6.7 : -4.2 | -4.1 : 1.2 | -0.6 : 0.4 |
8 | SXPS-16341 | 2 | 9.6303 | 9.9993 | 07-18-2018 13:10 | 0.15 um (at gap=100) | -22.1 : -12.8 | -12.1 : -5.4 | -14.7 : 6.2 | -0.3 : 2.8 |
9 | SXPS-16342 | 2 | 9.4321 | 9.9991 | 07-09-2018 16:53 | 0.15 um (at gap=10) | -11.0 : -4.6 | -8.0 : -4.5 | -8.3 : 11.3 | -1.9 : 1.8 |
10 | SXPS-16343 | 2 | 9.1732 | 9.9989 | 07-05-2018 17:51 | 0.15 um (at gap=10) | -16.9 : 2.2 | -10.0 : -3.0 | 1.1 : 5.8 | 1.9 : 2.6 |
11 | SXPS-16344 | 2 | 9.4307 | not measured | 07-03-2018 12:38 | 0.15 um (at gap=10.1) | -13.2 : -9.7 | -5.9 : -4.2 | -3.3 : 1.7 | -0.2 : 0.9 |
12 | SXPS-16345 | 3 | 9.7780 | 9.9967 | 08-09-2018 17:54 | 0.1 um (at gap=100) | -16.1 : -13.0 | -6.6 : -4.9 | -9.5 : 2.3 | -1.9 : -0.2 |
13 | SXPS-16346 | 3 | 9.2853 | 9.9993 | 07-20-2018 09:41 | 0.2 um (at gap=10) | -15.0 : -9.9 | -9.6 : -5.1 | -3.8 : 5.2 | -0.4 : 2.3 |
14 | SXPS-16347 | 3 | 9.2304 | 9.9992 | 07-19-2018 16:27 | 0.15 um (at gap=10) | -17.7 : -1.2 | -7.2 : -5.4 | -2.9 : 8.6 | -0.9 : 1.6 |
15 | SXPS-16348 | 3 | 9.3842 | 9.9991 | 07-24-2018 10:16 | 0.15 um (at gap=10) | -20.2 : -17.7 | -9.3 : -6.2 | -0.6 : 10.9 | -0.4 : 2.2 |
16 | SXPS-16349 | 3 | 9.4584 | 9.9993 | 07-23-2018 09:38 | 0.15 um (at gap=100) | -21.3 : -12.8 | -11.3 : -4.9 | -2.6 : 12.3 | -0.9 : 1.7 |
17 | SXPS-16350 | 4 | 9.1427 | 9.9993 | 08-03-2018 12:23 | 0.35 um (at gap=10) | -21.6 : -11.9 | -7.6 : -3.9 | -12.1 : -0.1 | -2.3 : -0.1 |
18 | SXPS-16351 | 4 | 9.3180 | 9.9984 | 08-06-2018 15:57 | 0.25 um (at gap=10) | -22.6 : -19.0 | -7.8 : -5.8 | -10.5 : -1.3 | -2.2 : 0.1 |
19 | SXPS-16352 | 11 | 9.5604 | 9.9987 | 08-10-2018 15:52 | 0.1 um (at gap=10) | -24.1 : -15.2 | -9.2 : -5.0 | -3.4 : 2.8 | -2.2 : 0.8 |
20 | SXPS-16353 | 4 | 9.1346 | 9.9961 | 08-07-2018 17:55 | 1.2 um (at gap=12) | -20.8 : -10.0 | -6.5 : -3.2 | -11.2 : 6.5 | -2.1 : 1.6 |
21 | PROTOTYPE | - | 9.6800 |
